Un ampli audio classe A ultra simple

Il me faillait des petits amplis (6) en pure classe A, pas trop cher. Cela est possible si on reste à des puissances très modestes : de l’ordre de dix petits watts. De plus, il me fallait des liaisons symétriques .

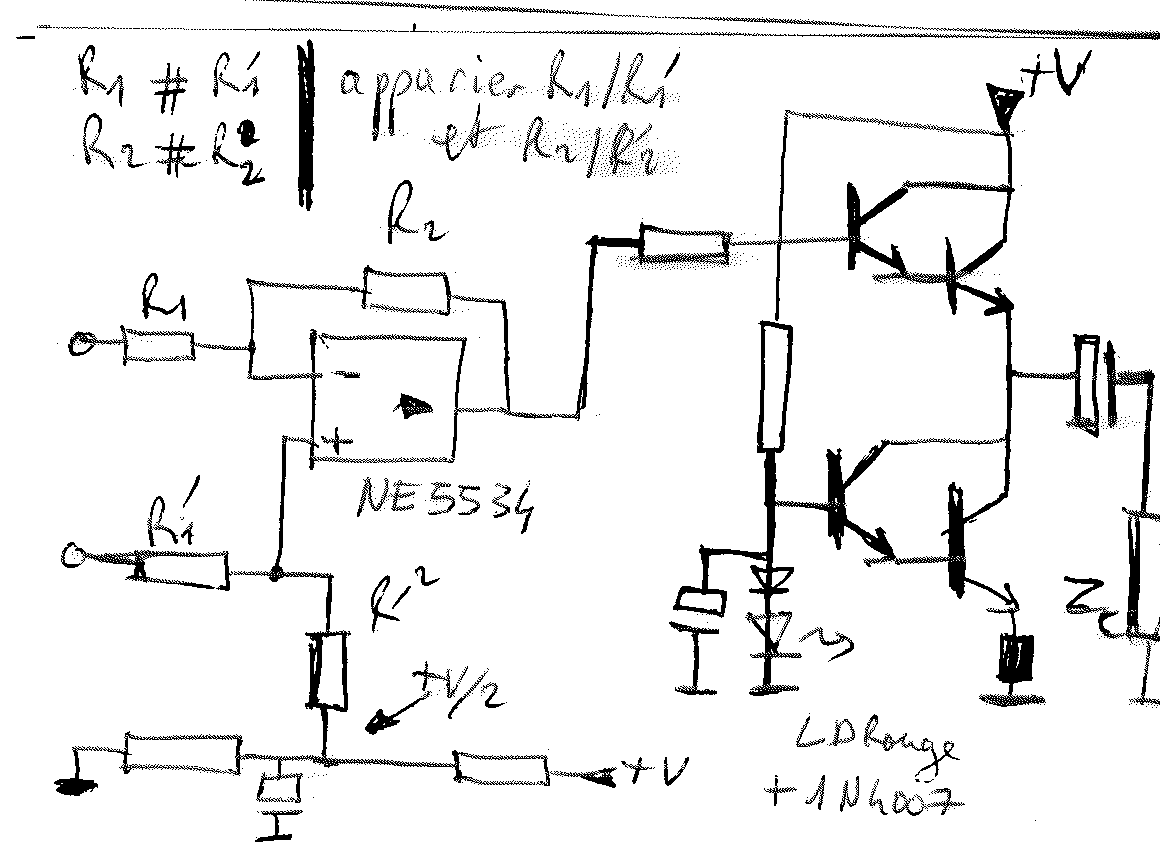

D’ ou le circuit suivant :

Les transistors de puissances étaient de « vulgaires » 2n3055 commandés par des 2n1711. La polarisation v/2 était constituée de deux résistances de 1k ohm filtrée par un condo de 100µF . R1 et R1’ étaient de 10k ohms, R2 et R2’ de 22k ohms. Avec ce genre de circuit, il est nécessaire de trier les résistances afin d’avoir le TRMC le meilleur possible . On peut aussi mettre un ajustable sur l’une des résistances . La résistance d’émetteur du bas est à ajuster en fonction du courant voulu ( soit ~ 0,7/I ) . Le condensateur de sortie est de 4700µF pour les graves/médiums et de 5µF pour les aigus . Pour le médium cette valeur peut être diminuée , 1000µF suffisent (Fc>=150Hz) .

La plus grande difficulté n’est pas électronique mais mécanique . En effet, pour 10 watts crête, il faut un courant de I=(P/R) ½ soit (10/8) »1/2 ~ 1,1A . Les alims étaient constituées de transfo de 2x12V +10000µF de filtrage . La tension V était de 36V . J’avais réglé les courant de repos à 1,1A pour les voies graves et médiums, et de 0,5A pour les aigus . Les puissances consommées étaient de 40W pour chaque voies grave/médium et de 20W pour les voies aigus. Il faut calibrer les radiateurs en conséquence !

La puissance totale consommée était donc de 4x40 +2x20 = 200W. La puissance crête du système complet pouvait être estimée à 2x40W ! Avec des hauts-parleurs corrects, pour de la musique, cela est suffisant . On ne peut plus écouter à plein volume des disques tests genre VERANI ou STACCATO contenant des bruits divers (tonnerre, feux d’artifices, trains, avion, lion, ...) .
